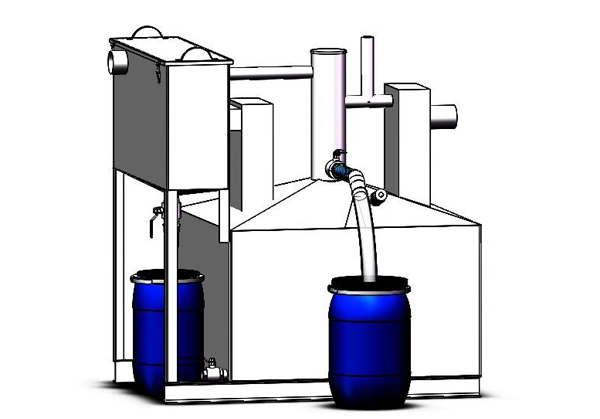

全自動智能除渣隔油提升一體化設備
- 產品描述
- 參數
1、適用條件和場所
1)餐飲廢水
2)環境溫度:0~40℃?
3)介質溫度:≥5℃
4)pH值:5~9?
5)流量范圍:1~50m3/h
6)電源電壓:380V±10%??????????????????????
7)電源頻率:50Hz±5%?
8)無特殊腐蝕性液體?
拓南高效隔油設備主要用于各類酒店、飯店、食堂、商鋪、超市、地鐵、餐飲娛樂場所等含油脂餐飲廢水的隔油處理與污水自流排放。
2、設備原理
各類餐飲業含油脂、雜物的廢水自流進入設備內,經過固液分離裝置去除餐飲廢水中的雜物使得含油污水通過傳輸管進入隔油區,通過隔油區的斜坡式結構增大油水分離區域,提高油水分離速度并通過虹吸原理排出油水分離后的底部污水而水面廢油匯集于隔油區的儲油區,通過放油閥排出,從而達到除渣、隔油效果。

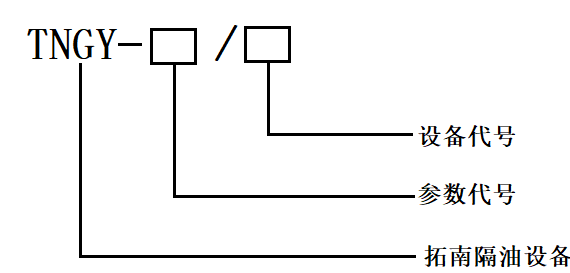

3、設備型號說明
4、功能特點
? 采用斜板式結構,增大油水分離區域,提高油水分離速度
? 采用自動加熱恒溫裝置,防止浮油板結,影響隔油效率和堵塞管網
? 采樣精密的過濾裝置,使雜物與廢水自動分離
? 系統密封運行,采用通氣管、機房通風換氣等方式,防止氣味擴散,降低空氣污染
? 污水經油水分離倉底部流出,經過虹吸裝置,利用虹吸原理,使得污水排入市政管網
? 采用全不銹鋼材質,整體結構緊湊、美觀、布局合理、占地面積小、安裝維修極為方便
5、安裝說明

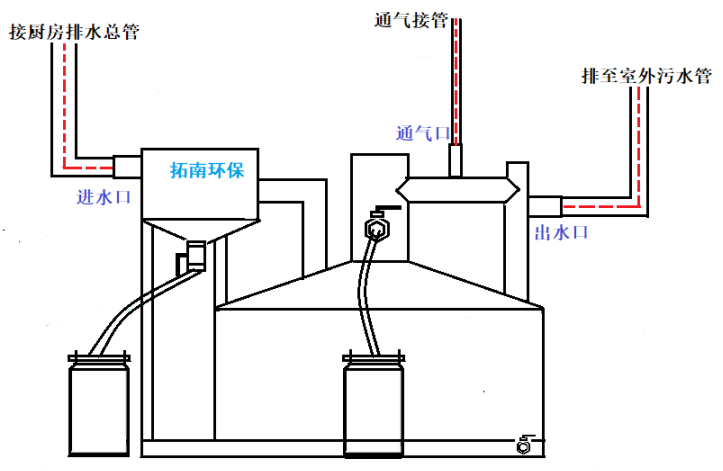

安裝示意圖
TNGY型高效隔油設備安裝技術說明:
? 要求地面平整;
? 設備進、出水口兩端都必須安裝閘閥,以便設備的調試及檢修;
? 設備通風管應連接到室外或與建筑物的排水通風系統連接;
? 設備旁邊應設有排水溝,便于維修排水和緊急事故的排水;
? 其他未盡事宜請參照相應的國家規范。
6、設備選型參數及安裝尺寸
序號 |
設備 型號 |
流量 (m3/h) | 進水口徑 |
進水管 高度 |
出水管 高度 |
設備尺寸 | 安裝尺寸 | ||||
長 | 寬 | 高 | 長 | 寬 | 高 | ||||||
1 | TNGY-10 | 5-10 | 100 | 1200 | 1000 | 1400 | 700 | 1450 | 2200 | 1500 | 1600 |
2 | TNGY-15 | 15-20 | 100 | 1300 | 1050 | 1600 | 750 | 1700 | 2400 | 1600 | 1800 |
3 | TNGY-25 | 20-25 | 125 | 1350 | 1100 | 1600 | 900 | 1700 | 2400 | 1800 | 1800 |
4 | TNGY-30 | 25-30 | 125 | 1350 | 1100 | 2000 | 1000 | 1700 | 2800 | 1800 | 1800 |
5 | TNGY-B5 | 30-35 | 125 | 1350 | 1100 | 2300 | 1200 | 1700 | 3000 | 1800 | 1800 |
6 | TNGY-40^ | 35-40 | 150 | 1350 | 1100 | 2600 | 1200 | 1700 | 3400 | 2000 | 1800 |
