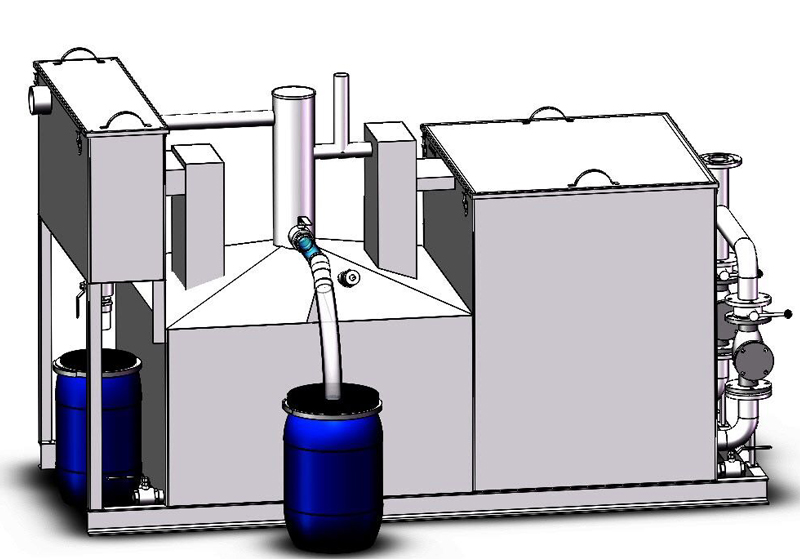

一體化隔油提升設備
- 產品描述
- 參數
1、適用條件及場所
1)餐飲廢水
2)環境溫度:0~40℃?
3)介質溫度:≥5℃
4)pH值:5~9?
5)流量范圍:1~50m3/h
6)電源電壓:380V±10%??????????????????????
7)電源頻率:50Hz±5%?
8)無特殊腐蝕性液體?
拓南高效隔油設備主要用于各類酒店、飯店、食堂、商鋪、超市、地鐵、餐飲娛樂場所等含油脂餐飲廢水的隔油處理與污水排放。
2、設備原理
廚房餐飲廢水及其他含油廢水自流進入設備,首先經過不銹鋼格柵欄,廢水中的雜物被分離并暫存在格柵欄后廢水進入油水分離區。油水分離區利用油水密度差原理,并采用錐形結構使浮油自動累計到浮油收集區,油水分離區配有電加熱恒溫裝置,使油脂不會發生凝固,通過放油閥將浮油收集區的油脂排放至廢油收集桶。油水分離區內液位達到一定高度時,污水在壓力作用夏通過回流管流入儲水箱,當儲水箱內液位達到預設高度時,水泵自動啟動,將污水提升至市政管網。

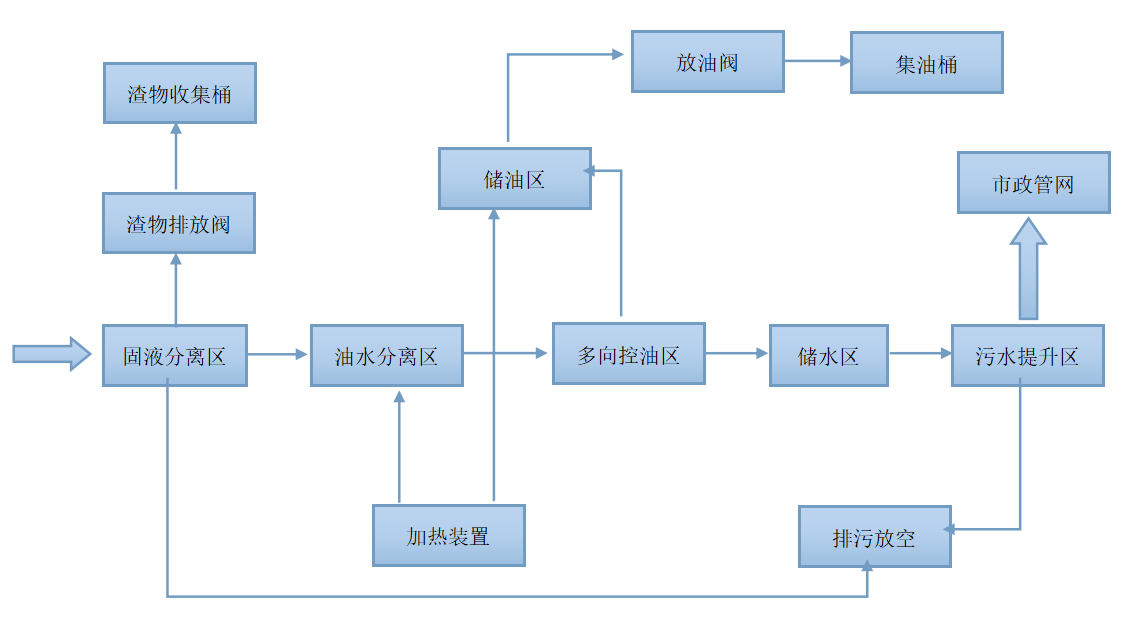

3. 設備運行流程圖

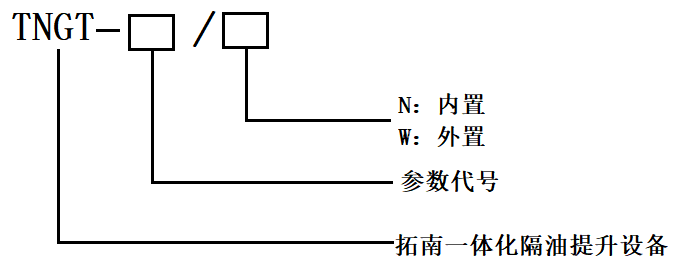

4、設備型號說明
5、設備功能特點
● 過濾除渣功能:含油廢水經過過濾除渣裝置,將固體渣物自動過濾攔截,人工定期清理渣物,防止渣物進入水箱。
● 沉淀腔-顆粒、污泥沉淀功能:含油廢水進入沉淀池,利用油水密度差原理,油浮在上面,顆粒物及污泥沉淀,沉淀池定期排泥,含油廢水流進油水分離倉;
● 廢油收集功能:通過油水密度差且通過斜板式結構,增大油水分離區域,提高油水分離速度。
● 恒溫功能:水分離倉設置有加熱裝置和溫度傳感器,溫度設定在20℃—35℃,低于20℃時,加熱裝置自動加熱,保證油脂不凝固,高于35℃時,加熱裝置停止工作,節省耗電。
● 出水自動虹吸功能:污水經油水分離倉底部流出,經過虹吸裝置,利用虹吸原理,使得污水不斷進入蓄水池。
● 污水自動提升功能:虹吸腔出來的污水,經過污水泵提升排到市政管網,提升裝置采用雙泵配置,一用一備。
● 系統密封運行,采用通氣管、機房通風換氣等方式,防止氣味擴散,降低空氣污染。
6、安裝說明

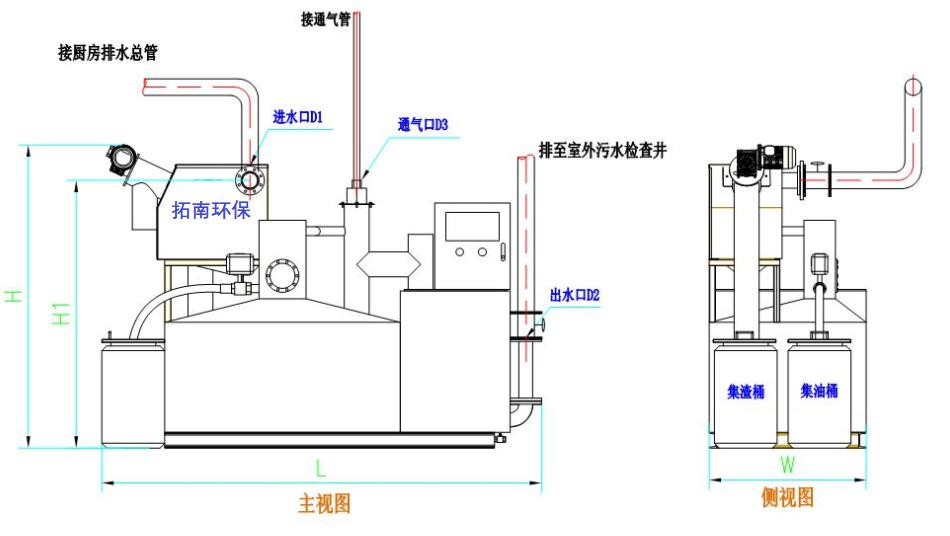

安裝示意圖
TNGT型一體化隔油提升設備安裝技術說明:
● 要求地面平整;
● 設備進、出水口兩端都必須安裝閘閥,以便設備的調試及檢修;
● 設備通風管應連接到室外或與建筑物的排水通風系統連接;
● 設備旁邊應設有排水溝,便于維修排水和緊急事故的排水;
● 其他未盡事宜請參照相應的國家規范。
7、設備規格參數
設備 型號 |
流量 (m3/h) | 揚程 | 功率(kw/單泵) | 進水口徑 | 出水口徑 | 設備尺寸 | 安裝預留空間尺寸 | ||||
長 | 寬 | 高 | 長 | 寬 | 高 | ||||||
TNGY(T)-10/2 | 5-10 | 5-10 | 0. 75 | 100 | 65 | 1700 | 1100 | 1650 | 2500 | 1650 | 1900 |
10-13 | 1.1 | 100 | 65 | 1700 | 1100 | 1650 | 2500 | 1650 | 1900 | ||
13-20 | 1.5 | 100 | 65 | 1700 | 1100 | 1650 | 2500 | 1650 | 1900 | ||
TNGY(T)-15/2 | 10-15 | 8-15 | 1.5 | 100 | 65 | 1900 | 1100 | 1650 | 2700 | 1850 | 1950 |
15-22 | 2.2 | 100 | 65 | 1900 | 1100 | 1650 | 2700 | 1850 | 1950 | ||
22-25 | 3.0 | 100 | 65 | 1900 | 1100 | 1650 | 2700 | 1850 | 1950 | ||
TNGY(T)-20/2 | 15-20 | 11-15 | 1.5 | 100 | 80 | 2050 | 1100 | 1650 | 2850 | 1850 | 1950 |
15-20 | 2,2 | 100 | 80 | 2050 | 1100 | 1650 | 2850 | 1850 | 1950 | ||
20-28 | 3.0 | 100 | 80 | 2050 | 1100 | 1650 | 2850 | 1850 | 1950 | ||
TNGY(T)-25/2 | 20-25 | 12-15 | 2.2 | 100 | 80 | 2200 | 1100 | 1650 | 3000 | 2050 | 1950 |
15-18 | 3.0 | 100 | 80 | 2200 | 1100 | 1650 | 3000 | 2050 | 1950 | ||
18-24 | 4.0 | 100 | 80 | 2200 | 1100 | 1650 | 3000 | 2050 | 1950 | ||
TNGY(T)-30/2 | 25-30 | 12-15 | 3.0 | 100 | 100 | 2350 | 1100 | 1650 | 3150 | 2050 | 1950 |
15-18 | 4.0 | 100 | 100 | 2350 | 1100 | 1650 | 3150 | 2050 | 1950 | ||
18-30 | 5.5 | 100 | 100 | 2350 | 1100 | 1650 | 3150 | 2050 | 2000 | ||
TNGY(T)-35/2 | 30-35 | 12-15 | 4.0 | 150 | 100 | 2750 | 1100 | 1650 | 3550 | 2050 | 2000 |
15-18 | 5.5 | 150 | 100 | 2750 | 1100 | 1650 | 3550 | 2050 | 2000 | ||
18-30 | 7.5 | 150 | 100 | 2750 | 1100 | 1650 | 3550 | 2050 | 2000 | ||
TNGY(T)-40/2 | 35-40 | 12-15 | 4.0 | 150 | 100 | 3150 | 1100 | 1650 | 3950 | 2050 | 2000 |
15-18 | 55 | 150 | 100 | 3150 | 1100 | 1650 | 3950 | 2050 | 2000 | ||
19-30 | 75 | 150 | 100 | 3150 | 1100 | 1650 | 3950 | 2050 | 2000 | ||
TNGY(T)-45 | 40-4S | 10-15 | 4.0 | 150 | 100 | 3150 | 1100 | 1650 | 3950 | 2050 | 2000 |
15-20 | 5.5 | 150 | 100 | 3150 | 1100 | 1650 | 3950 | 2050 | 2000 | ||
20-30 | 7.5 | 150 | 100 | 3150 | 1100 | 1650 | 3950 | 2050 | 2000 | ||
TNGY(T)-50/2 | 45-50 | 12-15 | 4.0 | 150 | 100 | 3950 | 1100 | 1650 | 4750 | 2050 | 2000 |
15-20 | 5.5 | 150 | 100 | 3950 | 1100 | 1650 | 4750 | 2050 | 2000 | ||
19-30 | 7.5 | 150 | 100 | 3950 | 1100 | 1650 | 4750 | 2050 | 2000 |
我公司不斷開拓創新,以技術為核心、視質量為生命、奉用戶為上帝,竭誠為您服務。熱誠歡迎國內外客戶來我司考察,參觀及技術交流!
